Opis produktu
• Zwój wykonany z prasowanej stali, trawiony i fosforanowany, wstępnie zabezpieczony podkładem epoksydowym; następnie szare wykończenie teksturowane uzyskane przez nałożenie warstwy farby proszkowej poliuretanowej wzmocnionej przez wypalanie w piecu. Obudowy spiral posiadają otwory umożliwiające zmianę położenia portu wylotowego (LG90).
• Port wlotowy wykonany z miedzi.
• Kratka siatkowa na otworze wlotowym wykonana z drutu stalowego, ocynkowana, trawiona i fosforanowana, malowana proszkowo epoksydowo i wypalana w piecu, kolor czarny.
• Rama i spirala: malowana stal tłoczona, z wieloma otworami mocującymi skonfigurowanymi tak, aby umożliwić ustawienie silnika w 8 różnych pozycjach względem portu wylotowego (patrz załączony rysunek).
• 1-biegowy trójfazowy silnik prądu przemiennego z obracającym się wałem w podwójnie osłoniętych łożyskach kulkowych, rozmiar zgodny z normą UNEL MEC, kołnierz B35, wyprodukowany przy użyciu metod i materiałów odpowiednich do stosowania w środowiskach z potencjalnie wybuchową atmosferą, zgodnie z normami ochrony przeciwwybuchowej EN ISO 80079- 36:2016; EN 14986:2017.
• Wirnik odśrodkowy wykonany z aluminium, z przednimi łopatkami i piastą z odlewu aluminiowego.

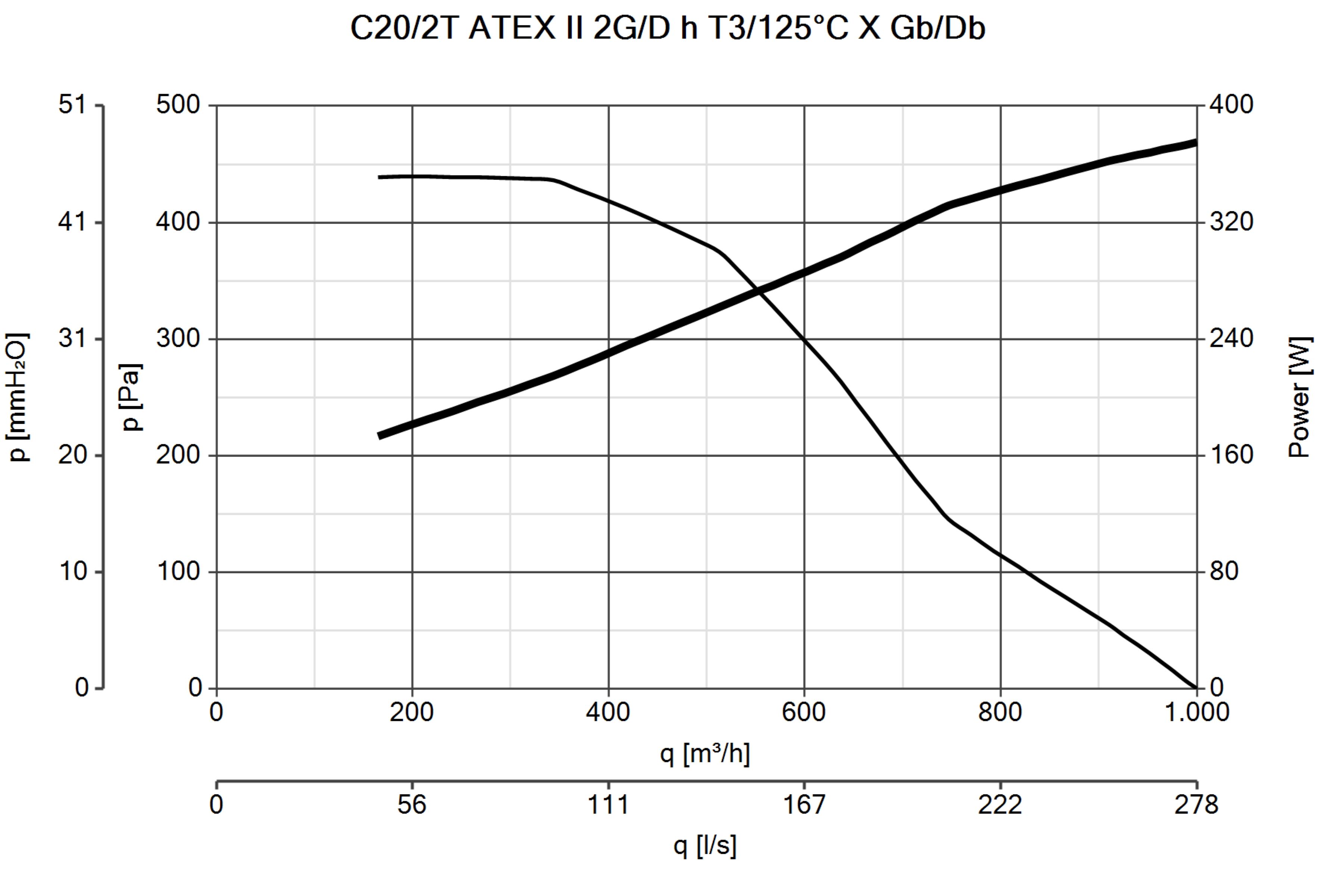

• Maksymalny przepływ powietrza 1000 m3/h
• Aluminiowy wentylator chłodzący
• Tłoczona stalowa osłona silnika.
• Metalowy dławik kablowy do podłączenia elektrycznego.
• Stopień ochrony skrzynki okablowania IP65.
• Certyfikat IMQ do użytku w obszarach zagrożonych wybuchem z powodu obecności gazu i pyłu:
o IMQ 10 ATEX 029 X; GR II kat. 2G/2D godz. T3/125 X
Certyfikaty
ATEX-CE

- Maks. pobierany prąd (A)1,09
- Maksymalna moc pochłonięta (W)472
- Częstotliwość (Hz)50
- Klasa izolacjiI°
- IP65
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)+ 40
- Minimalna temperatura otoczenia dla ciągłej pracy (°C)– 20
- Liczba faz (Ph)3
- Liczba słupów2
- Liczba prędkości1
- Napięcie (V)400
- Waga (kg)8,5
- Maksymalna dostawa (l/s)277,8
- Maksymalna dostawa (m³/h)1000
- Maksymalne ciśnienie (mmH2O)56
- Maksymalne ciśnienie (Pa)549
- RPM2800
- Poziom ciśnienia akustycznego Lp [dB (A)] 3m66

- Wymiar Q (mm)136
- Wymiar R (mm)90
- Rozmiar A (mm)350
- Rozmiar B (mm)258
- Rozmiar C (mm)232
- Rozmiar D (mm)123
- Rozmiar E (mm)123
- Rozmiar F (mm)8,5
- Rozmiar G (mm)71
- Rozmiar H (mm)102
- Rozmiar L (mm)98
- Rozmiar M (mm)108
- Rozmiar N (mm)145
- Rozmiar O (mm)145
- Rozmiar P (mm)112
- Rozmiar S (mm)108
