Opis produktu
• Obudowa ze stali trawionej i fosforanowanej z wykończeniem poliestrowym malowanym proszkowo, odporna na agresywne czynniki atmosferyczne.
• Średnica nominalna: 100 mm
• Wysokowydajny silnik ES (bezszczotkowy) sprzężony z wirnikiem wstecznym.
• Możliwość podłączenia do zdalnych czujników.
• Wsporniki ze stali ocynkowanej do montażu na ścianie, dostarczane w standardzie.
• Dedykowany przełącznik DIP pozwala na wybór:
o 2 prędkości działania produktu, ustawiane podczas instalacji i regulowane przez opcjonalny dwubiegowy przełącznik,
o 1 prędkość działania produktu, regulowane przez potencjometr sygnału 0-10V (dostarczany jako opcja).
Certyfikaty
IMQ
CE
Dane Techniczne i Wydajnościowe
Wymiary
Krzywe
Pliki do pobrania
Dane energetyczne
Dane Techniczne i Wydajnościowe
- Częstotliwość (Hz)50
- Klasa izolacjiII°
- IP44
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)50
- Prąd nominalny przy maksymalnej prędkości (A)0,7
- Prąd nominalny przy minimalnej prędkości (A)0,05
- Średnica nominalna (mm)100
- Moc nominalna przy maksymalnej prędkości (W)80
- Moc nominalna przy prędkości minimalnej (W)3
- Napięcie (V)220-240
- Waga (kg)3,5
- Dostawa 1. prędkość (l/s)9
- Dostawa 1. prędkość (m³/h)33
- Maksymalna wydajność przy maksymalnej prędkości (l/s)107
- Maksymalna wydajność przy maksymalnej prędkości (m³/h)385
- Ciśnienie – 1. prędkość (mmH20)0,5
- Ciśnienie – 1. prędkość (Pa)5
- Ciśnienie max – max prędkość (mmH20)52
- Ciśnienie max – max prędkość (Pa)510
- Maksymalna prędkość obrotowa2720
- min300
- Poziom ciśnienia akustycznego Lp w polu swobodnym [dB(A)] maks. prędkość 3 m46,9

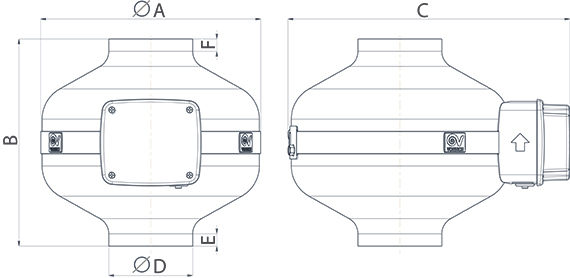

Wymiary
- Rozmiar A (mm)ø255
- Rozmiar B (mm)239
- Rozmiar C (mm)330
- Rozmiar D (mm)ø 97
- Rozmiar E (mm)15
- Rozmiar F (mm)15
Krzywe
Pliki do pobrania
Dane energetyczne
- Nazwa dostawcy lub znak towarowyWir
- Deklarowana typologiaUVNR-U
- Rodzaj napęduz wariatorem prędkości: VSD
- Rodzaj systemu odzysku ciepła HRSnessuno
- Nazwa lub znak towarowy dostawcy:Wir
- SFPint [W/m3/s]437,72
- SFPint [W/m3/s]437,72
- Deklarowana typologia:UVNR-U
- Rodzaj systemu odzysku ciepła HRS:nessuno
- Rodzaj napędu:z wariatorem prędkości: VSD
- Efficienza termica del recupero di calore [%]NA
- Sprawność cieplna odzysku ciepła [%]NA
- Nominalny przepływ NRVU [m3/s]0,079
- nominalna portata [m3/s]0,079
- Potenza elettrica assorbita effettiva [KW]0,08
- Efektywny pobór mocy elektrycznej [kW]0,08
- Prędkość czołowa przy obliczeniowym natężeniu przepływu [m/s]:10 044
- Prędkość czołowa przy obliczeniowym natężeniu przepływu [m/s]10 044
- Nominalne ciśnienie zewnętrzne (?ps, ext) [Pa]162
- Pressione esterna nominale (?ps, ext) [Pa]162
- Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]123
- Spadek ciśnienia wewnętrznego elementów wentylacyjnych (?ps,int) [Pa]123
- Spadek ciśnienia wewnętrznego elementów niewentylacyjnych (?ps,add) [Pa]0
- Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
- Skuteczność statyczna dei ventilatori usati secondo Regolamento 327/2011/UE [%]28,1
- Sprawność statyczna wentylatorów użytkowanych zgodnie z Rozporządzeniem (UE) nr 327/2011 [%]28,1
- Deklarowany maksymalny współczynnik nieszczelności wewnętrznej obudowy central wentylacyjnych [%]NA
- Deklarowany maksymalny stopień przecieku wewnętrznego obudowy central wentylacyjnych [%]:NA
- Deklarowany maksymalny stopień przecieku zewnętrznego obudowy central wentylacyjnych [%]:2,3
- Deklarowany maksymalny wskaźnik nieszczelności zewnętrznej obudowy central wentylacyjnych [%]2,3
- Wydajność energetyczna energia lub klasyfikacja filtrówNA
- Charakterystyka energetyczna energia lub klasyfikacja filtrów:NA
- Opis wizualnego ostrzeżenia o filtrzeNA
- Opis wizualnego ostrzeżenia o filtrze:NA
- Poziom mocy akustycznej obudowy (LWA) [dB(A)]:NA
- Poziom mocy akustycznej obudowy (LWA) [dB(A)]NA
