Opis produktu
• Ognioodporna obudowa z ekspandowanego polipropylenu z ocynkowanymi płytami bocznymi.
• Przyłącza kanałów o średnicy nominalnej 125 mm.
• 2 x silnik bezszczotkowy EC z wałem obracającym się w łożyskach kulkowych; 3 prędkości, które można ustawić niezależnie w momencie instalacji i monitorować ze zdalnego panelu sterującego połączonego przewodowo, z wyświetlaczem LCD.
• Przepływ powietrza regulowany w zakresie od 85 m3/h do 185 m3/h.
• Ultra wysokowydajny przeciwprądowy wymiennik ciepła wykonany z formowanego tworzywa sztucznego (PS).
• 100% by-pass, obsługiwany automatycznie z filtracją.
• Automatycznie aktywowany system zaprojektowany, aby zapobiegać oblodzeniu wymiennika ciepła.
• Moduł Mod-Bus z portem RS485 w trybie slave
• Kompatybilny z pracą sterowaną przez czujniki otoczenia Vortice: temperatury (C TEMP), wilgotności względnej (C HCS), obecności (C PIR) i czujnika dymu (C SMOKE). Gdy działanie jest zablokowane z czujnikami, lokalne funkcje sterowania są zablokowane: urządzenie kontynuuje pracę z minimalną prędkością tak długo, jak parametry odniesienia monitorowane przez podłączone czujniki pola pozostają poniżej względnych wartości progowych; po przekroczeniu tych wartości urządzenie przełączy się na ustawienie maksymalnej prędkości, które będzie utrzymywane do czasu przywrócenia normalnych warunków otoczenia.
• 2 x filtr F5 (alternatywnie, opcja filtra F7 na kanale wylotowym).
Szczegółowe informacje

- Maks. pobierany prąd (A)0,55
- Maks. pochłonięta moc (W)71
- Klasa filtraF5
- Częstotliwość (Hz)50
- Klasa izolacjiI°
- IPX2
- Średnica nominalna (mm)125
- Napięcie (V)230
- Waga (kg)17,5
- Maksymalna dostawa (l/s)52
- Dostawa max (m³/h)187
- Maksymalna sprawność cieplna (%)94
- Maksymalne ciśnienie (mmH2O)23,7
- Maksymalne ciśnienie (Pa)232
- Poziom mocy akustycznej – promieniowana Lw [dB(A)]56
- Poziom mocy akustycznej wlotu spalin Lw [dB(A)]47
- Poziom mocy akustycznej na wyjściu Lw [dB(A)]44
- Poziom ciśnienia akustycznego wyciąg powietrza Lp [dB (A)] 3m – prędkość maksymalna26
- Poziom ciśnienia akustycznego powietrza nawiewanego Lp [dB (A)] 3m – prędkość maksymalna23
- Poziom wypromieniowanego ciśnienia akustycznego Lp [dB (A)] 3m – prędkość maksymalna35
-
Nazwa dostawcy lub znak towarowyVortice
-
Specyficzna klasa zużycia energii SEC w strefie klimatu umiarkowanegoA
-
Specyficzna klasa zużycia energii Średnia SEC [kWh/m2a]-38,0
-
Klasa jednostkowego zużycia energii SEC zimno [kWh/m2a]-76,8
-
Specyficzna klasa zużycia energii SEC ciepła [kWh/m2a]-13,1
-
Deklarowana typologiaUVR-B: birezionale
-
Rodzaj napęduwariator prędkości: VSD
-
Rodzaj systemu odzysku ciepła HRSrekuperator
-
Sprawność cieplna odzysku ciepła przy referencyjnym przepływie powietrza [%]89,8
-
Maksymalny przepływ [m3/h]134
-
Pobór mocy elektrycznej napędu wentylatora, w tym wszelkich urządzeń sterujących silnikiem, przy maksymalnym natężeniu przepływu [W]65,5
-
Poziom mocy akustycznej LWA [dB(A)]56
-
Referencyjny przepływ [m3/s]0,0261
-
Referencyjna różnica ciśnień [Pa]50
-
SPI [W/(m3/h)]0,34648
-
Współczynnik kontroli CTRL0,85
-
Typologia sterowaniaamb. scentralizować
-
Maksymalne wskaźniki przecieków wewnętrznych [%]1
-
Maksymalne wskaźniki przecieków zewnętrznych [%]3,9
-
Szybkość mieszaniaNie dotyczy
-
Pozycja i opis ostrzeżenia o filtrze wizualnymInstrukcja obsługi
-
Czułość przepływu powietrza na zmiany ciśnienia przy + 20 Pa i – 20 PaNie dotyczy
-
Szczelność powietrzna wewnątrz/na zewnątrz [m3/h]Nie dotyczy
-
Roczne zużycie energii elektrycznej (AEC) [kWh energii elektrycznej/rok]359
-
Średnia AHS Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]4624
-
AHS zimno Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]9046
-
AHS ciepłe Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]2091

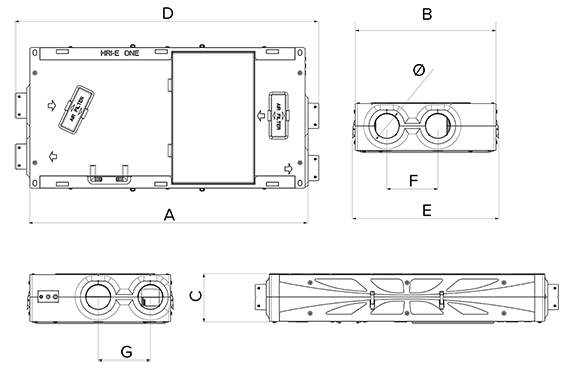

- Średnica (mm)123
- Rozmiar A (mm)1350
- Rozmiar B (mm)690
- Rozmiar C (mm)244
- Rozmiar D (mm)1485
- Rozmiar E (mm)720
- Rozmiar F (mm)250
- Rozmiar G (mm)256
