Opis produktu
• Obudowy wykonane z ognioodpornej żywicy z tworzywa sztucznego, klasa E2, zgodnie z normą ISO EN 11925-2: 2010, w obszarach w pobliżu silników i podzespołów elektrycznych.
• Obudowa zawierająca powłokę dźwiękochłonną, zoptymalizowaną pod kątem minimalizacji emisji dźwięku emitowanego do otoczenia i przenoszonego przez kanały wylotowe i zasilające.
• Średnica nominalna 100 mm.
• Silnik indukcyjny, zabezpieczony termicznie, z wałem osadzonym na łożyskach kulkowych, sprzężony z wirnikiem odśrodkowym.
• Wysoka wodoodporność: IPX5 (jeśli jest zainstalowany w kanale).
• Prędkość regulowana przez urządzenia prędkości Vortic.
Certyfikaty
IMQ
CE
UKCA
IMQ Performance
Dane Techniczne i Wydajnościowe
Wymiary
Krzywe
Pliki do pobrania
Dane Techniczne i Wydajnościowe
-
Pobór mocy 1. prędkość (W)11
-
Częstotliwość (Hz)50-60
-
Klasa izolacjiII°
-
IP45
-
Maksymalna temperatura otoczenia dla ciągłej pracy (°C)45
-
Maksymalna temperatura otoczenia dla ciągłej pracy 60Hz (°C)45
-
Maks. pobór prądu przy max. prędkość (A)0,13
-
Maks. pochłonięty Prąd przy min. prędkość (A)0,09
-
Maks. pobór mocy przy maksymalnej prędkości (W)27
-
Średnica nominalna (mm)100
-
Napięcie (V)220-240
-
Waga (kg)3,8
-
Dostawa 1. prędkość (l/s)41,7
-
Dostawa 1. prędkość (m³/h)150
-
Maksymalna wydajność przy maksymalnej prędkości (l/s)72,2
-
Maksymalna wydajność przy maksymalnej prędkości (m³/h)260
-
Ciśnienie – 1. prędkość (mmH20)9
-
Ciśnienie – 1. prędkość (Pa)88,3
-
Ciśnienie max – max prędkość (mmH20)15
-
Ciśnienie max – max prędkość (Pa)147,1
-
Maksymalna prędkość obrotowa2260
-
Maksymalna prędkość obrotowa 60Hz2100
-
Średnie obroty na minutę1880
-
RPM z 60Hz1795
-
min1455
-
Minimalna prędkość obrotowa 60 Hz1445

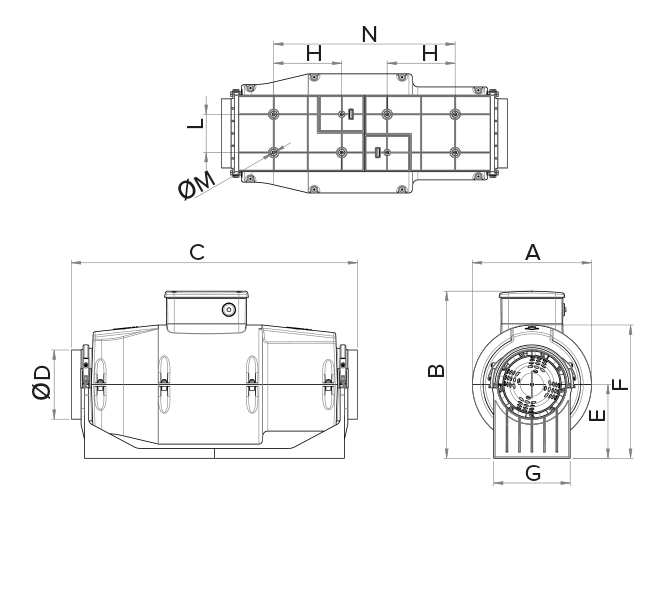

Wymiary
- Rozmiar A (mm)210
- Rozmiar B (mm)294,5
- Rozmiar C (mm)639
- Rozmiar D (mm)Ø 97
- Rozmiar E (mm)130
- Rozmiar F (mm)235
- Rozmiar G (mm)135
- Rozmiar H (mm)120
- Rozmiar L (mm)67,5
- Rozmiar M (mm)Ø5,5
- Rozmiar N (mm)320
