Opis produktu
• Obudowy wykonane z ognioodpornej żywicy z tworzywa sztucznego, klasa E2, zgodnie z normą ISO EN 11925-2: 2010, w obszarach w pobliżu silników i podzespołów elektrycznych.
• Obudowa zawierająca powłokę dźwiękochłonną, zoptymalizowaną pod kątem minimalizacji emisji dźwięku emitowanego do otoczenia i przenoszonego przez kanały wylotowe i zasilające.
• Średnica nominalna 200 mm.
• Silnik EC (bezszczotkowy), zabezpieczony termicznie, z wałem osadzonym na łożyskach kulkowych, sprzężony z wirnikiem odśrodkowym.
• Wysoka wodoodporność: IPX5 (jeśli jest zainstalowany w kanale).
• Wyposażony w bezpiecznik termiczny zabezpieczający przed przegrzaniem.
• Prędkość regulowana potencjometrem (sygnał 0-10V) lub przełącznikiem dwubiegowym (do ustawienia na instalacji w zadanym zakresie).
Certyfikaty
IMQ
CE
UKCA
Dane Techniczne i Wydajnościowe
Wymiary
Krzywe
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Częstotliwość (Hz)50-60
- Klasa izolacjiII°
- IP45
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)50
- Maks. pobór prądu przy 10V (A)0,78
- Maks. pobór prądu przy 4V (A)0,18
- Maks. pobór prądu przy 6V (A)0,27
- Maks. pobór prądu przy 8V (A)0,52
- Maks. pobierana moc przy 10V (W)88
- Maks. pobór mocy przy 4V (W)15,2
- Maks. pobór mocy przy 6V (W)25,3
- Maks. pobierana moc przy 8V (W)52,4
- Średnica nominalna (mm)200
- Napięcie (V)220-240
- Waga (kg)8,6
- Maksymalna wydajność przy 10V (l/s)318,1
- Maksymalna wydajność przy 10V (m³/h)1145
- Maksymalna wydajność przy 4 V (l/s)158,3
- Maksymalna wydajność przy 4V (m³/h)570
- Maksymalna wydajność przy 6V (l/s)200
- Maksymalna wydajność przy 6V (m³/h)720
- Maksymalna wydajność przy 8V (l/s)262,5
- Maksymalna wydajność przy 8V (m³/h)945
- Ciśnienie max 10V (mmH2O)33,6
- Ciśnienie maks. 10V (Pa)329,5
- Ciśnienie max 4V (mmH2O)8,6
- Ciśnienie maks. 4V (Pa)84,3
- Ciśnienie max 6V (mmH2O)13,9
- Ciśnienie maks. 6V (Pa)136,3
- Ciśnienie max 8V (mmH2O)22,9
- Ciśnienie maks. 8V (Pa)224,6
- Obroty 10V2700
- Obroty 4V1380
- Obroty 6V1705
- Obroty 8V2245
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 10 V65,5
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 4 V48,7
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 6 V54,3
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 8V60,8
- Poziom mocy akustycznej Lw [dB (A)] wyjście zasilania przy 10 V65,2
- Poziom mocy akustycznej Lw [dB (A)] na wyjściu przy 4V48,1
- Poziom mocy akustycznej Lw [dB (A)] na wyjściu przy 6V53,6
- Poziom mocy akustycznej Lw [dB (A)] wyjście zasilania przy 8V60,4

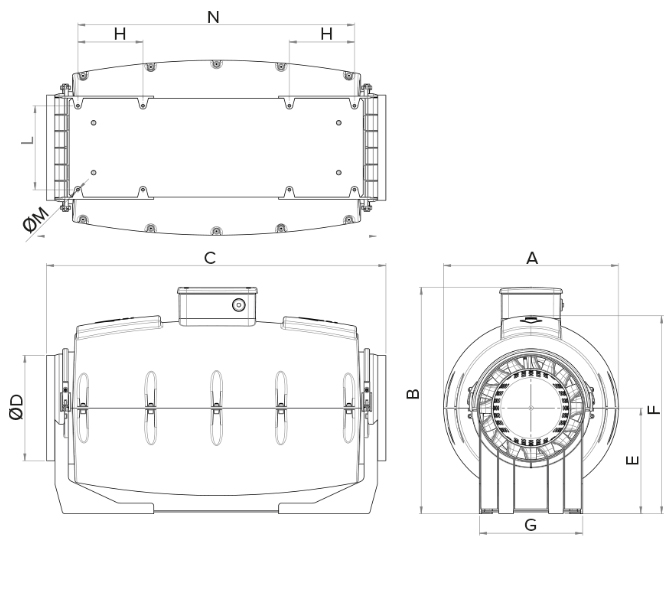

Wymiary
- Rozmiar A (mm)322,5
- Rozmiar B (mm)417,6
- Rozmiar C (mm)625,5
- Rozmiar D (mm)Ø194,5
- Rozmiar E (mm)195
- Rozmiar F (mm)363,5
- Rozmiar G (mm)190
- Rozmiar H (mm)120
- Rozmiar L (mm)155
- Rozmiar M (mm)Ø5,5
- Rozmiar N (mm)510

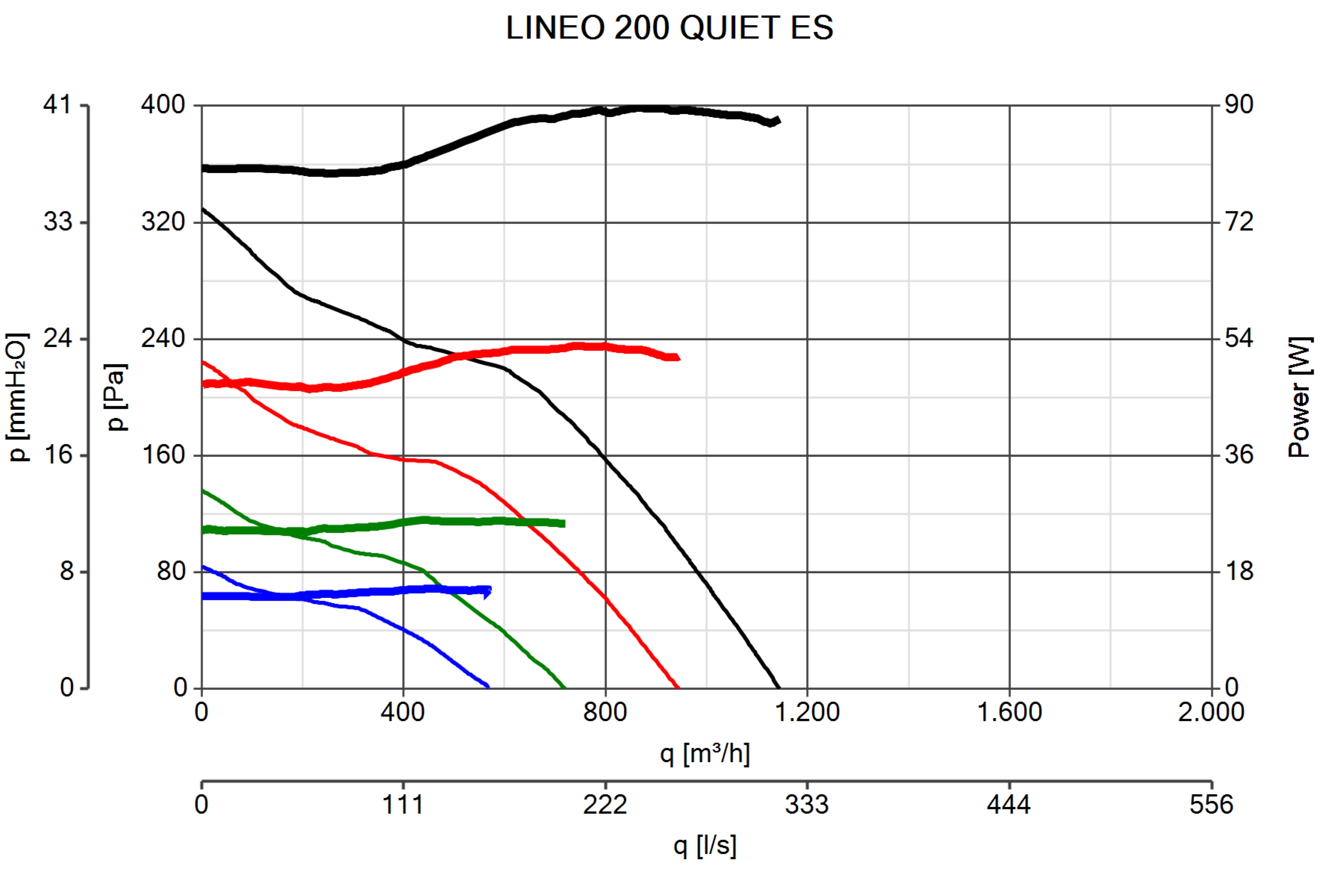

Krzywe
