Opis produktu
• Materiał: ŻÓŁTE ZŁOTO tworzywo sztuczne odporne na promieniowanie UV (zapobiega starzeniu się pod wpływem promieni słonecznych), o zabarwieniu uzyskanym w wyniku obróbki przy użyciu nanotechnologii.
• Średnica nominalna 100 mm.
• Silnik zabezpieczony przed przeciążeniem termicznym, wał obracający się w łożyskach kulkowych; 2 prędkości robocze sterowane elektronicznie z płytki drukowanej.
• Przepływ powietrza od 65 m3/h do 95 m3/h.
• Wyposażony w klapę zwrotną zapobiegającą niepożądanemu cofnięciu, gdy wentylator jest wyłączony.
• Certyfikaty IMQ Safety i IMQ Performance.
Szczegółowe informacje
Dane Techniczne i Wydajnościowe
Dane energetyczne
Wymiary
Krzywe
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Pobór mocy 1. prędkość (W)5
- Częstotliwość (Hz)50
- Klasa izolacjiII°
- IP45
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)50
- Maks. pobór prądu przy max. prędkość (A)0,052
- Maks. pochłonięty Prąd przy min. prędkość (A)0,039
- Maks. pobór mocy przy maksymalnej prędkości (W)9
- Średnica nominalna (mm)100
- Napięcie (V)220-240
- Waga (kg)0,6
- Dostawa 1. prędkość (l/s)18,1
- Dostawa 1. prędkość (m³/h)65
- Maksymalna wydajność przy maksymalnej prędkości (l/s)26,4
- Maksymalna wydajność przy maksymalnej prędkości (m³/h)95
- Ciśnienie – 1. prędkość (mmH20)2,5
- Ciśnienie – 1. prędkość (Pa)24,52
- Ciśnienie max – max prędkość (mmH20)4,7
- Ciśnienie max – max prędkość (Pa)46,09
- Maksymalna prędkość obrotowa2240
- min1700
- Moc akustyczna Lw [dB(A)] – prędkość min.41,3
- Moc akustyczna Lw [dB(A)] – maksymalna prędkość47,4
- Poziom ciśnienia akustycznego Lp w polu swobodnym [dB(A)] maks. prędkość 3 m26,9
- Poziom ciśnienia akustycznego Lp w polu swobodnym [dB(A)] 3 m min prędkość20,8
Dane energetyczne
-
Nazwa dostawcy lub znak towarowyVortice
-
Specyficzna klasa zużycia energii SEC w strefie klimatu umiarkowanegoNie dotyczy
-
Specyficzna klasa zużycia energii Średnia SEC [kWh/m2a]-9,9
-
Klasa jednostkowego zużycia energii SEC zimno [kWh/m2a]-23,2
-
Specyficzna klasa zużycia energii SEC ciepła [kWh/m2a]-2,2
-
Deklarowana typologiaUVR-U: unidirezionale
-
Rodzaj napęduNie dotyczy
-
Rodzaj systemu odzysku ciepła HRSzgadzam się
-
Sprawność cieplna odzysku ciepła przy referencyjnym przepływie powietrza [%]Nie dotyczy
-
Maksymalny przepływ [m3/h]93
-
Pobór mocy elektrycznej napędu wentylatora, w tym wszelkich urządzeń sterujących silnikiem, przy maksymalnym natężeniu przepływu [W]8,1
-
Poziom mocy akustycznej LWA [dB(A)]68
-
Referencyjny przepływ [m3/s]0,0181
-
Referencyjna różnica ciśnień [Pa]22
-
SPI [W/(m3/h)]0,11828
-
Współczynnik kontroli CTRL1
-
Typologia sterowaniainstrukcja
-
Maksymalne wskaźniki przecieków wewnętrznych [%]Nie dotyczy
-
Maksymalne wskaźniki przecieków zewnętrznych [%]Nie dotyczy
-
Szybkość mieszaniaNie dotyczy
-
Pozycja i opis ostrzeżenia o filtrze wizualnymNie dotyczy
-
Czułość przepływu powietrza na zmiany ciśnienia przy + 20 Pa i – 20 PaNie dotyczy
-
Szczelność powietrzna wewnątrz/na zewnątrz [m3/h]Nie dotyczy
-
Roczne zużycie energii elektrycznej (AEC) [kWh energii elektrycznej/rok]163
-
Średnia AHS Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]1397
-
AHS zimno Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]2732
-
AHS ciepłe Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]632
Wymiary
- Rozmiar A (mm)159
- Rozmiar B (mm)159
- Rozmiar C (mm)116,5
- Rozmiar D (mm)ø 98
- Rozmiar E (mm)61,5
- Rozmiar F (mm)40,5
- Rozmiar G (mm)132
- Rozmiar H (mm)132
- Rozmiar L (mm)ø 3,5

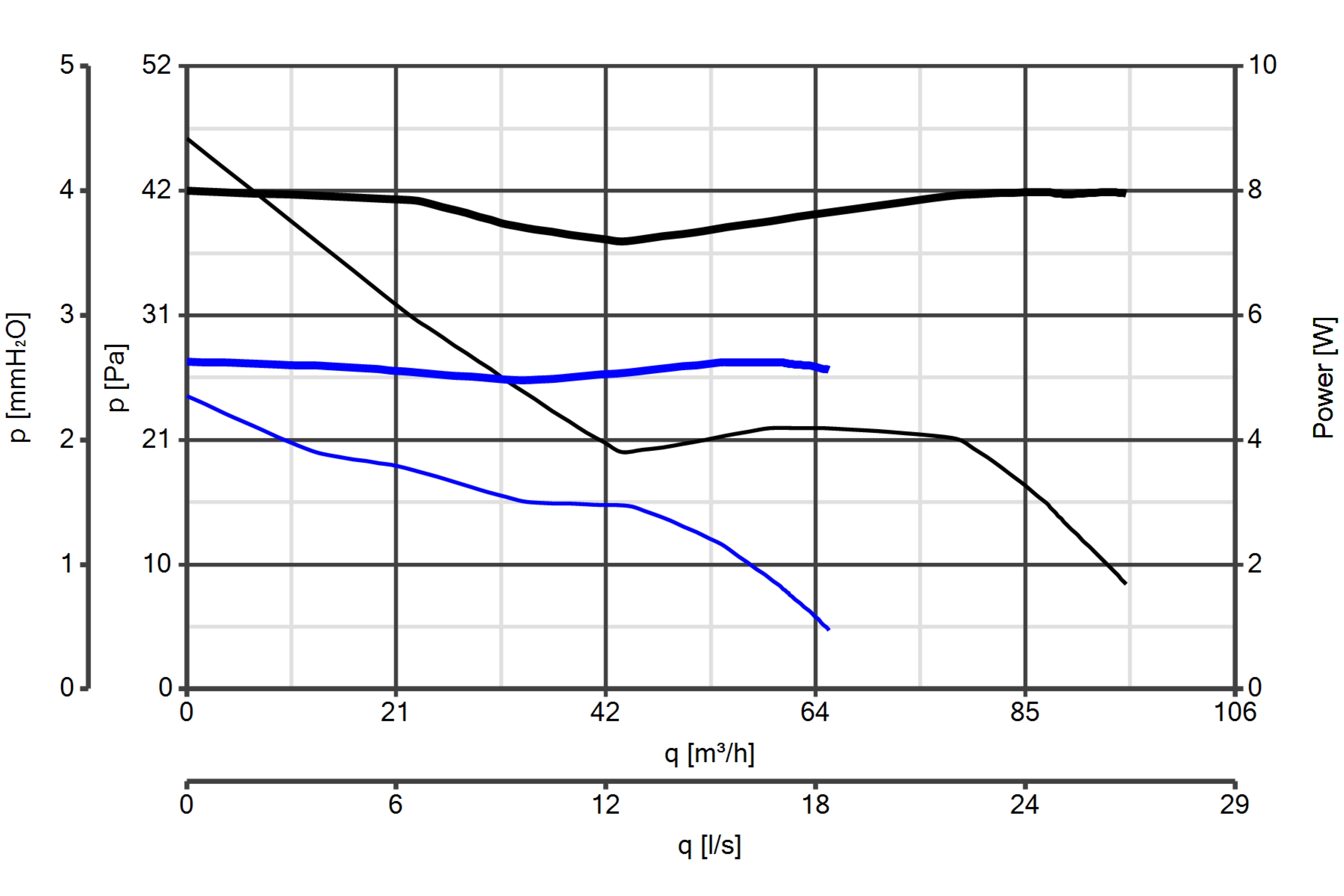

Krzywe
Pliki do pobrania
