Opis produktu
• Materiał: tworzywo sztuczne odporne na promieniowanie UV (zapobiega starzeniu się pod wpływem promieni słonecznych).
• Średnica nominalna 100 mm.
• Silnik zabezpieczony przed przeciążeniem termicznym, z wałem obracającym się w łożyskach kulkowych (LL), sprzężony z wirnikiem śrubowym z termoplastycznego tworzywa sztucznego z łopatkami o profilu skrzydełkowym.
• Maksymalny przepływ powietrza: 80 m3/h.
• Dostarczany z kompletnym zestawem do montażu sufitowego.
• Certyfikaty IMQ SAFETY i IMQ PERFORMANCE
• Kontrolery prędkości wirowej.
Szczegółowe informacje
Dane Techniczne i Wydajnościowe
Dane energetyczne
Wymiary
Krzywe
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Maks. pobierany prąd (A)0,10
- Maks. pochłonięta moc (W)18
- Częstotliwość (Hz)50
- Klasa izolacjiII°
- IPX4
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)40
- Napięcie (V)220-240
- Waga (kg)0,43
- Maksymalna dostawa (l/s)22,2
- Dostawa max (m³/h)80
- Maksymalne ciśnienie (mmH2O)2,6
- Maksymalne ciśnienie (Pa)25
- RPM2415
- Poziom ciśnienia akustycznego Lp [dB (A)] 3m39
Dane energetyczne
-
Nazwa lub znak towarowy dostawcyVortice
-
Specyficzna klasa zużycia energii SEC w strefie klimatu umiarkowanegoNie dotyczy
-
Specyficzna klasa zużycia energii Średnia SEC [kWh/m2a]-5,4
-
Klasa jednostkowego zużycia energii SEC zimno [kWh/m2a]-18,8
-
Specyficzna klasa zużycia energii SEC ciepła [kWh/m2a]2,2
-
Deklarowana typologiaUVR-U: unidirezionale
-
Rodzaj napęduNie dotyczy
-
Rodzaj systemu odzyskiwania ciepła HRSzgadzam się
-
Sprawność cieplna odzysku ciepła przy referencyjnym przepływie powietrza [%]Nie dotyczy
-
Maksymalny przepływ [m3/h]77
-
Pobór mocy elektrycznej napędu wentylatora, w tym wszelkich urządzeń sterujących silnikiem, przy maksymalnym natężeniu przepływu [W]13,7
-
LWA poziomu mocy dźwięku [db (a)]60
-
Referencyjny przepływ [m3/s]0,0150
-
Referencyjna różnica ciśnień [Pa]14
-
SPI [W/(m3/h)]0,24861
-
Współczynnik kontroli CTRL1
-
Typologia sterowaniainstrukcja
-
Maksymalne wskaźniki przecieków wewnętrznych [%]Nie dotyczy
-
Maksymalne wskaźniki przecieków zewnętrznych [%]Nie dotyczy
-
Szybkość mieszaniaNie dotyczy
-
Pozycja i opis ostrzeżenia o filtrze wizualnymNie dotyczy
-
Czułość przepływu powietrza na zmiany ciśnienia przy + 20 Pa i – 20 PaNie dotyczy
-
Szczelność powietrzna wewnątrz/na zewnątrz [m3/h]Nie dotyczy
-
Roczne zużycie energii elektrycznej (AEC) [kWh energii elektrycznej/rok]343
-
Średnia AHS Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]1397
-
AHS zimno Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]2732
-
AHS ciepłe Roczne zaoszczędzone ogrzewanie [kWh energii pierwotnej/rok]632
Wymiary
- Rozmiar A (mm)Ø99
- Rozmiar B (mm)92
- Rozmiar C (mm)89

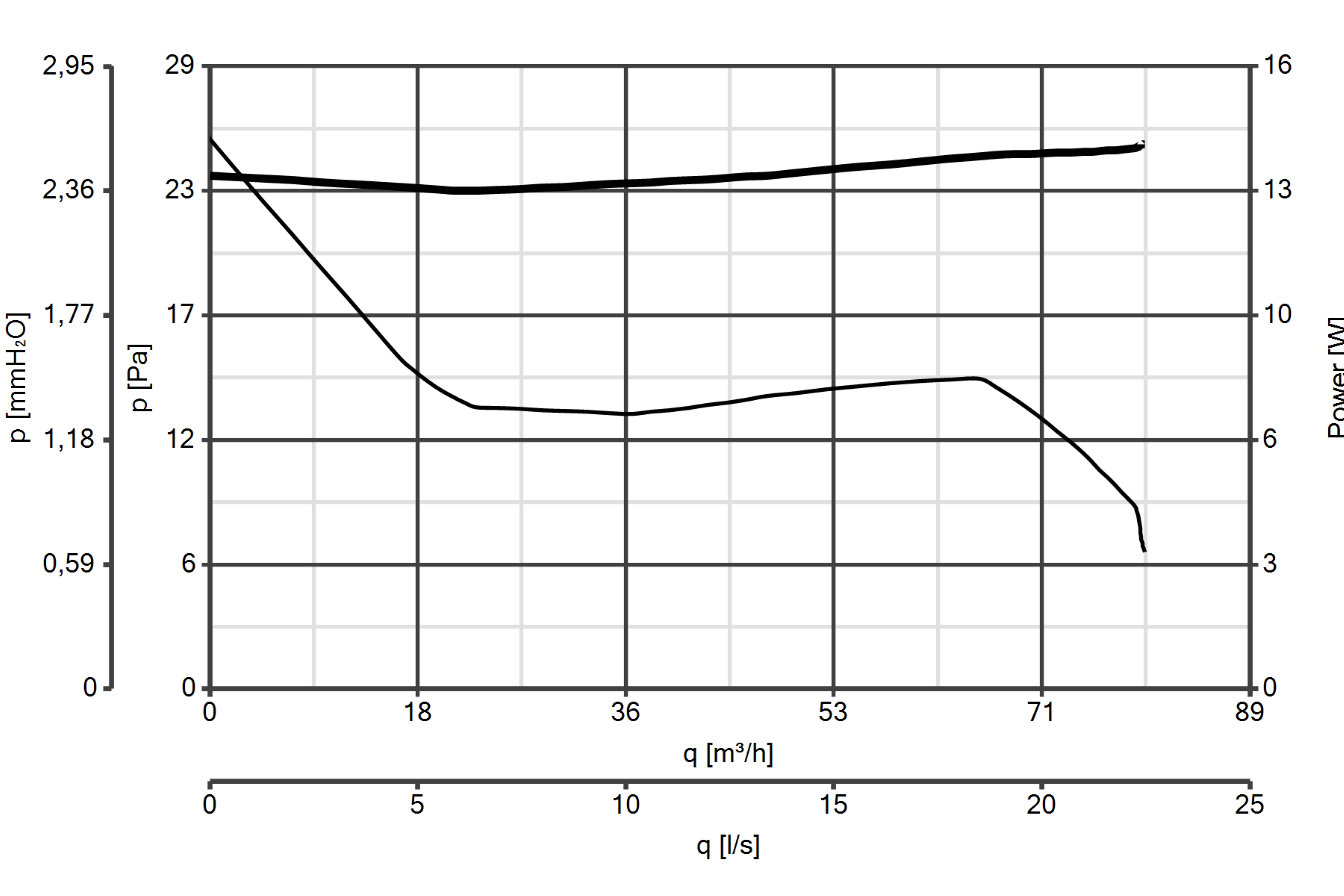

Krzywe
Pliki do pobrania
