11567
QE-B I K90 R 2L
SKU:
11567
Kategorie: SYSTEM WENTYLACJI JEDNORUROWEJ QUADRO EVO, VORT QUADRO EVO
Opis produktu
• Ogniotrwała ognioodporna obudowa K90 do montażu podtynkowego i głównego tylnego wylotu.
• Króciec ze stali nierdzewnej, zintegrowany z zaworem ognioodpornym K90, certyfikowany przez TUM zgodnie z DIN 18017-3.
• Żaluzja zwrotna zgodna z normą DIN 18017-3, certyfikowana przez niemiecki instytut TUV.
• Średnica nominalna króćca: 80 mm.
• Kwadratowa rama zapobiegająca przedostawaniu się brudu i tynku.
• Króciec ze stali nierdzewnej, po lewej stronie, umożliwiający wywiewanie powietrza z drugiego pomieszczenia.
Certyfikaty
- IMQ
- TUV
- TUM
- CE
Dane Techniczne i Wydajnościowe
Wymiary
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Średnica nominalna (mm)80
- Waga (kg)3,07

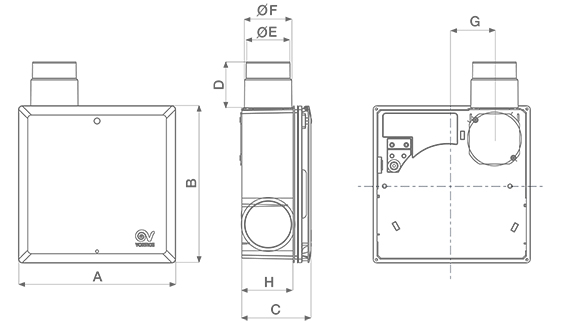

Wymiary
- Rozmiar A (mm)285
- Rozmiar B (mm)285
- Rozmiar C (mm)131,5
- Rozmiar D (mm)60
- Rozmiar E (mm)Ø 73
- Rozmiar F (mm)Ø 79
- Rozmiar H (mm)106
- Rozmiar I (mm)67
- Rozmiar K (mm)71,5
- Rozmiar L (mm)76
Pliki do pobrania
