Opis produktu
• Odśrodkowy wentylator dachowy odpowiedni do odprowadzania gorących oparów w temperaturze do 400 °C przez 120 minut.
• Podstawa wykonana z fosforanowanej stali prasowanej, malowana proszkowo farbą epoksydową z efektem młotkowym, gwarantującym długotrwałą odporność na czynniki atmosferyczne.
• Aerodynamicznie wyprofilowany otwór wlotowy zapewniający optymalną wydajność, wykonany jako pojedyncza jednostka z podstawą i dostosowany do optymalizacji przepływu powietrza.
• Płyta montażowa silnika wykonana ze stali z galwanizowaną powierzchnią.
• Osłona silnika ze stali tłoczonej: powierzchnia trawiona i fosforanowana, lakierowana proszkowo poliestrem i wypalana w piecu, kolor szary, z teksturą młotkowaną.
• Kratki przeciwwypadkowe i przeciw ptakom (zgodnie z normą UNI ISO 13857) składające się z elektrycznie spawanych stalowych pierścieni z epoksydowym wykończeniem proszkowym, kolor czarny.
• Wirnik odśrodkowy z samooczyszczającymi się łopatkami wygiętymi do tyłu, wyważony dynamicznie (UNI ISO 1940, punkt 1 – klasa 6.3), wykonany z prasowanej stali ocynkowanej elektrolitycznie.
• 1-biegowy jednofazowy silnik prądu przemiennego z wałem obracającym się w łożyskach kulkowych, rozmiar zgodny z normą UNEL MEC, kołnierz B5, samowentylujący. Klasa izolacji silnika H, z metalowym wentylatorem chłodzącym i dławikiem kablowym.
• Maksymalny przepływ powietrza: 3100 m3/h.
• Wyposażony w kondensator rozruchowy silnika, który musi być zainstalowany z dala od wentylatora, aby nie został uszkodzony przez bezpośrednie wystawienie na działanie ciepła.
• Uchwyty oczkowe ze stali ocynkowanej do transportu i podnoszenia/przenoszenia.
• Kabel zapewniający ciągłość uziemienia.
• Stalowy drut zabezpieczający do zakotwiczenia urządzenia po zainstalowaniu.
• Podstawa wykonana z fosforanowanej stali prasowanej, malowana proszkowo farbą epoksydową z efektem młotkowym, gwarantującym długotrwałą odporność na czynniki atmosferyczne.
• Aerodynamicznie wyprofilowany otwór wlotowy zapewniający optymalną wydajność, wykonany jako pojedyncza jednostka z podstawą i dostosowany do optymalizacji przepływu powietrza.
• Płyta montażowa silnika wykonana ze stali z galwanizowaną powierzchnią.
• Osłona silnika ze stali tłoczonej: powierzchnia trawiona i fosforanowana, lakierowana proszkowo poliestrem i wypalana w piecu, kolor szary, z teksturą młotkowaną.
• Kratki przeciwwypadkowe i przeciw ptakom (zgodnie z normą UNI ISO 13857) składające się z elektrycznie spawanych stalowych pierścieni z epoksydowym wykończeniem proszkowym, kolor czarny.
• Wirnik odśrodkowy z samooczyszczającymi się łopatkami wygiętymi do tyłu, wyważony dynamicznie (UNI ISO 1940, punkt 1 – klasa 6.3), wykonany z prasowanej stali ocynkowanej elektrolitycznie.
• 1-biegowy jednofazowy silnik prądu przemiennego z wałem obracającym się w łożyskach kulkowych, rozmiar zgodny z normą UNEL MEC, kołnierz B5, samowentylujący. Klasa izolacji silnika H, z metalowym wentylatorem chłodzącym i dławikiem kablowym.
• Maksymalny przepływ powietrza: 3100 m3/h.
• Wyposażony w kondensator rozruchowy silnika, który musi być zainstalowany z dala od wentylatora, aby nie został uszkodzony przez bezpośrednie wystawienie na działanie ciepła.
• Uchwyty oczkowe ze stali ocynkowanej do transportu i podnoszenia/przenoszenia.
• Kabel zapewniający ciągłość uziemienia.
• Stalowy drut zabezpieczający do zakotwiczenia urządzenia po zainstalowaniu.
Dane Techniczne i Wydajnościowe
Wymiary
Krzywe
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Maks. pobierany prąd (A)1,90
- Maksymalna moc pochłonięta (W)420
- Częstotliwość (Hz)50
- Klasa izolacjiI°
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)85
- Ochrona IP silnika55
- Średnica nominalna (mm)300
- Liczba faz (Ph)1
- Liczba słupów4
- Napięcie (V)220-240
- Waga (kg)35
- Maksymalna dostawa (l/s)861
- Maksymalna dostawa (m³/h)3100
- Maksymalne ciśnienie (mmH2O)40
- Maksymalne ciśnienie (Pa)392
- RPM1285
- Poziom ciśnienia akustycznego Lp [dB (A)] 3m67
Wymiary
- Rozmiar A (mm)780
- Rozmiar B (mm)550
- Rozmiar C (mm)500
- Rozmiar D (mm)397
- Rozmiar E (mm)226
- Rozmiar F (mm)38
- Rozmiar G (mm)25
- Rozmiar H (mm)661
- Rozmiar L (mm)260
- Rozmiar M (mm)265,5
- Rozmiar N (mm)404

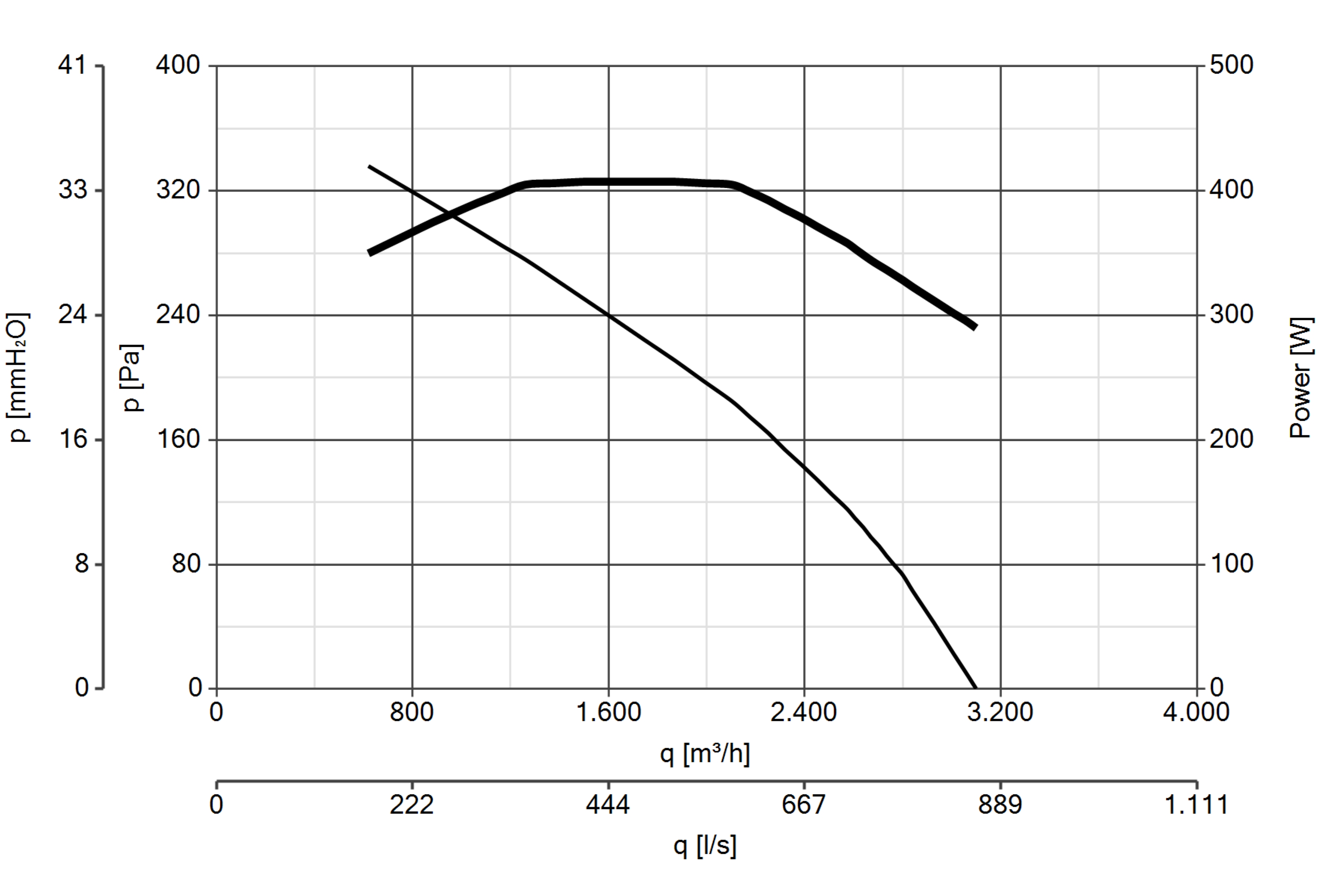

Krzywe
Pliki do pobrania
