Opis produktu
• Odśrodkowy wentylator dachowy odpowiedni do odprowadzania gorących oparów w temperaturze do 400 °C przez 120 minut.
• Podstawa wykonana z fosforanowanej stali prasowanej, malowana proszkowo farbą epoksydową z efektem młotkowym, gwarantującym długotrwałą odporność na czynniki atmosferyczne.
• Aerodynamicznie wyprofilowany otwór wlotowy zapewniający optymalną wydajność, wykonany jako pojedyncza jednostka z podstawą i dostosowany do optymalizacji przepływu powietrza.
• Płyta montażowa silnika wykonana ze stali z galwanizowaną powierzchnią.
• Osłona silnika ze stali tłoczonej: powierzchnia trawiona i fosforanowana, lakierowana proszkowo poliestrem i wypalana w piecu, kolor szary, z teksturą młotkowaną.
• Kratki przeciwwypadkowe i przeciw ptakom (zgodnie z normą UNI ISO 13857) składające się z elektrycznie spawanych stalowych pierścieni z epoksydowym wykończeniem proszkowym, kolor czarny.
• Wirnik odśrodkowy z samooczyszczającymi się łopatkami wygiętymi do tyłu, wyważony dynamicznie (UNI ISO 1940, punkt 1 – klasa 6.3), wykonany z prasowanej stali ocynkowanej elektrolitycznie.
• Silnik trójfazowy Dahlander 2 prędkości z wałem obracającym się w łożyskach kulkowych, rozmiar zgodny z normą UNEL MEC, kołnierz B5, samowentylujący. Klasa izolacji silnika H, z metalowym wentylatorem chłodzącym i dławikiem kablowym.
• Minimalny przepływ powietrza 8200 m3/h
Maksymalny przepływ powietrza: 9200 m3/h.
• Wyposażony w kondensator rozruchowy silnika, który musi być zainstalowany z dala od wentylatora, aby nie został uszkodzony przez bezpośrednie wystawienie na działanie ciepła.
• Uchwyty oczkowe ze stali ocynkowanej do transportu i podnoszenia/przenoszenia.
• Kabel zapewniający ciągłość uziemienia.
• Stalowy drut zabezpieczający do zakotwiczenia urządzenia po zainstalowaniu.
- Pobór mocy 1. prędkość (W)600
- Częstotliwość (Hz)50
- Klasa izolacjiI°
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)90
- Maks. pochłonięty Prąd przy max. prędkość (A)2,00
- Maks. pochłonięty Prąd przy min. prędkość (A)1,20
- Maks. pobór mocy przy maksymalnej prędkości (W)860
- Ochrona IP silnika55
- Średnica nominalna (mm)450
- Liczba faz (Ph)3
- Liczba słupów8
- Napięcie (V)380-415
- Waga (kg)124
- Dostawa 1. prędkość (l/s)2278
- Dostawa 1. prędkość (m³/h)8200
- Maksymalna wydajność przy maksymalnej prędkości (l/s)2556
- Maksymalna wydajność przy maksymalnej prędkości (m³/h)9200

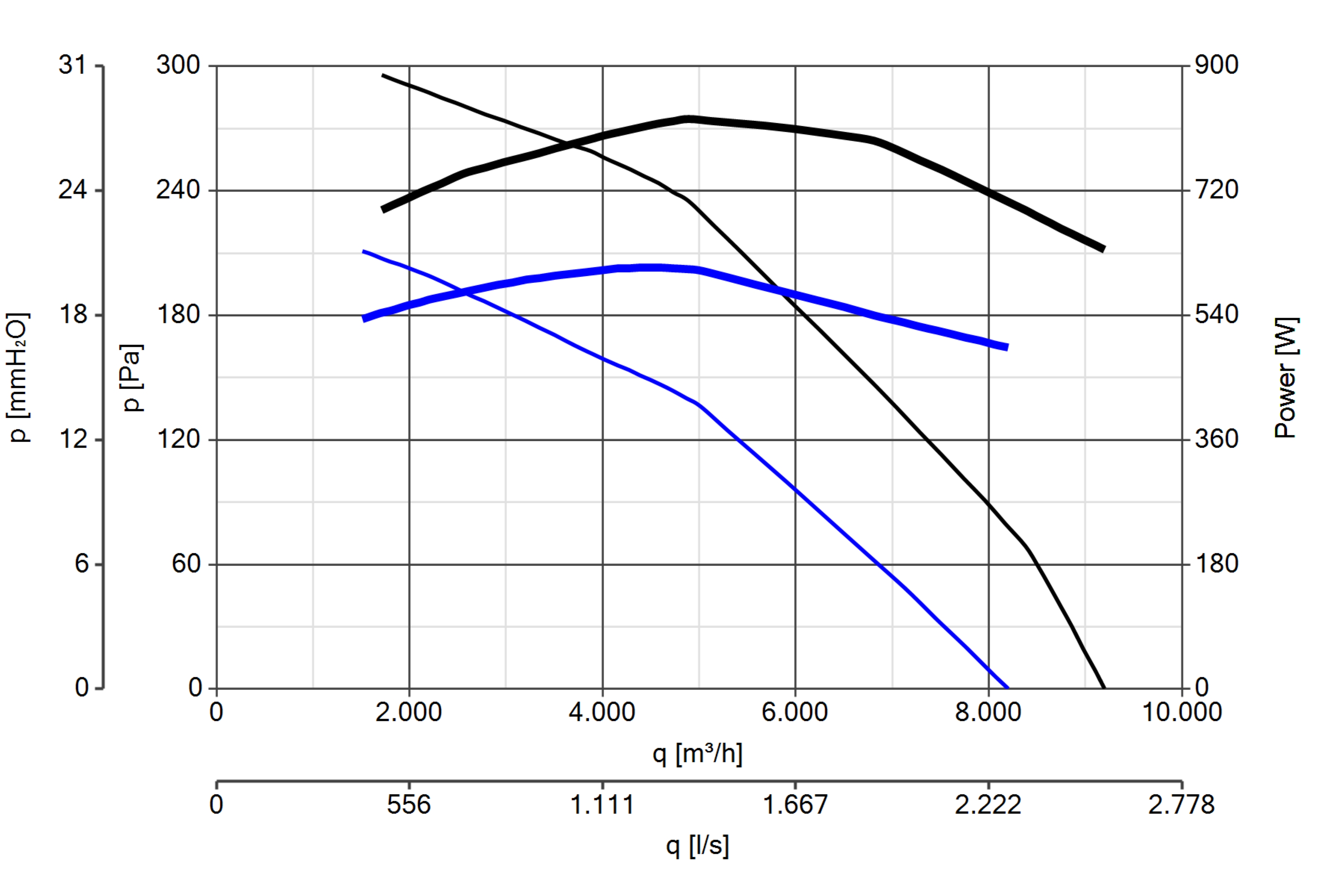

- Ciśnienie – 1. prędkość (mmH20)28
- Ciśnienie – 1. prędkość (Pa)275
- Ciśnienie max – max prędkość (mmH20)34
- Ciśnienie max – max prędkość (Pa)334
- Maksymalna prędkość obrotowa715
- min570
- Poziom ciśnienia akustycznego Lp [dB (A)] 3m71
- Rozmiar A (mm)1165
- Rozmiar B (mm)980
- Rozmiar C (mm)900
- Rozmiar D (mm)605
- Rozmiar E (mm)383
- Rozmiar F (mm)38
- Rozmiar G (mm)40
- Rozmiar H (mm)1026
- Rozmiar L (mm)465
- Rozmiar M (mm)472
- Rozmiar N (mm)715
