Opis produktu
• Obudowy wykonane z ognioodpornej żywicy z tworzywa sztucznego, klasa E2, zgodnie z normą ISO EN 11925-2: 2010, w obszarach w pobliżu silników i podzespołów elektrycznych.
• Obudowa zawierająca powłokę dźwiękochłonną, zoptymalizowaną pod kątem minimalizacji emisji dźwięku emitowanego do otoczenia i przenoszonego przez kanały wylotowe i zasilające.
• Średnica nominalna 160 mm.
• Silnik EC (bezszczotkowy), zabezpieczony termicznie, z wałem osadzonym na łożyskach kulkowych, sprzężony z wirnikiem odśrodkowym.
• Wysoka wodoodporność: IPX5 (jeśli jest zainstalowany w kanale).
• Wyposażony w bezpiecznik termiczny zabezpieczający przed przegrzaniem.
• Prędkość regulowana potencjometrem (sygnał 0-10V) lub przełącznikiem dwubiegowym (do ustawienia na instalacji w zadanym zakresie).
Certyfikaty
IMQ
CE
UKCA
Dane Techniczne i Wydajnościowe
Wymiary
Krzywe
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Częstotliwość (Hz)50-60
- Klasa izolacjiII°
- IP45
- Maksymalna temperatura otoczenia dla ciągłej pracy (°C)60
- Maks. pobór prądu przy 10V (A)0,34
- Maks. pobór prądu przy 4V (A)0,11
- Maks. pobór prądu przy 6V (A)0,14
- Maks. pobór prądu przy 8V (A)0,23
- Maks. pobierana moc przy 10V (W)31
- Maks. pobór mocy przy 4V (W)7,7
- Maks. pobór mocy przy 6V (W)10,6
- Maks. pobierana moc przy 8V (W)19,7
- Średnica nominalna (mm)160
- Napięcie (V)220-240
- Waga (kg)5,2
- Maksymalna wydajność przy 10V (l/s)145,8
- Maksymalna wydajność przy 10V (m³/h)525
- Maksymalna wydajność przy 4 V (l/s)69,4
- Maksymalna wydajność przy 4V (m³/h)250
- Maksymalna wydajność przy 6V (l/s)87,5
- Maksymalna wydajność przy 6V (m³/h)315
- Maksymalna wydajność przy 8V (l/s)120,8
- Maksymalna wydajność przy 8V (m³/h)435
- Ciśnienie max 10V (mmH2O)23,9
- Ciśnienie maks. 10V (Pa)234,4
- Ciśnienie max 4V (mmH2O)4,5
- Ciśnienie maks. 4V (Pa)44,1
- Ciśnienie max 6V (mmH2O)7,5
- Ciśnienie maks. 6V (Pa)73,6
- Ciśnienie max 8V (mmH2O)14,4
- Ciśnienie maks. 8V (Pa)141,2
- Obroty 10V2035
- Obroty 4V1010
- Obroty 6V1245
- Obroty 8V1685
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 10 V59,5
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 4 V40,6
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 6 V45,7
- Poziom mocy akustycznej Lw [dB (A)] wlot spalin przy 8V54,1
- Poziom mocy akustycznej Lw [dB (A)] wyjście zasilania przy 10 V58,8
- Poziom mocy akustycznej Lw [dB (A)] na wyjściu przy 4V41,1
- Poziom mocy akustycznej Lw [dB (A)] na wyjściu przy 6V46,3
- Poziom mocy akustycznej Lw [dB (A)] wyjście zasilania przy 8V54

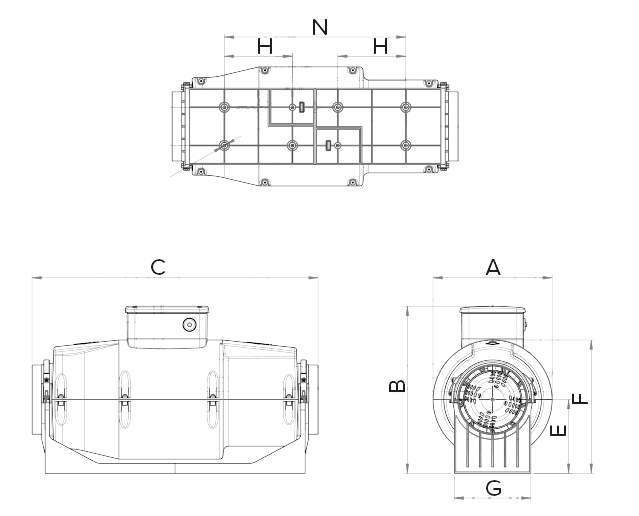

Wymiary
- Rozmiar A (mm)232
- Rozmiar B (mm)320,6
- Rozmiar C (mm)570
- Rozmiar D (mm)Ø 156,5
- Rozmiar E (mm)145
- Rozmiar F (mm)261,5
- Rozmiar G (mm)170
- Rozmiar H (mm)135
- Rozmiar L (mm)85
- Rozmiar M (mm)Ø5,5
- Rozmiar N (mm)360
