11568
QE-B I K90 S 2R
SKU:
11568
Kategorie: SYSTEM WENTYLACJI JEDNORUROWEJ QUADRO EVO, VORT QUADRO EVO
Opis produktu
• Ogniotrwała ognioodporna obudowa K90 do montażu podtynkowego i głównego wylotu bocznego od góry.
• Króciec ze stali nierdzewnej, zintegrowany z zaworem ognioodpornym K90, certyfikowany przez TUM zgodnie z DIN 18017-3.
• Żaluzja zwrotna zgodna z normą DIN 18017-3, certyfikowana przez niemiecki instytut TUV.
• Średnica nominalna króćca: 80 mm.
• Kwadratowa rama zapobiegająca przedostawaniu się brudu i tynku.
• Króciec ze stali nierdzewnej, po prawej stronie, umożliwiający wywiewanie powietrza z drugiego pomieszczenia.
Certyfikaty
IMQ
TUV
TUM
CE
![6190X5.TIF](https://vestima.pl/wp-content/uploads/2022/03/70_EN_12017_Foto_WEB_vort_quadro_i_ambiente01_70839.jpg)
![6190X5.TIF](https://vestima.pl/wp-content/uploads/2022/03/70_EN_11521_Foto_WEB_qe_60_ll_ambiente01_130018.jpg)
![6190X5.TIF](https://vestima.pl/wp-content/uploads/2022/03/70_EN_11521_Foto_WEB_qe_60_ll_ambiente02_130019.jpg)
![6190X5.TIF](https://vestima.pl/wp-content/uploads/2022/03/70_EN_11521_Foto_WEB_qe_60_ll_ambiente03_130020.jpg)
Dane Techniczne i Wydajnościowe
Wymiary
Pliki do pobrania
Dane Techniczne i Wydajnościowe
- Średnica nominalna (mm)80
- Waga (kg)3,07

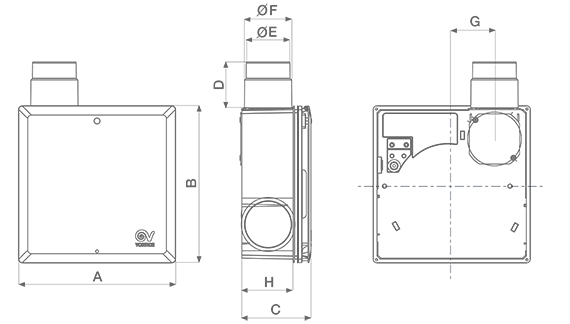

Wymiary
![](https://www.vortice.com/media2/Export/Inglese/Foto_Pubblicita/70_EN_11568_Foto_Pubblicita_quota_130171.jpg)
- Rozmiar A (mm)285
- Rozmiar B (mm)285
- Rozmiar C (mm)131,5
- Rozmiar D (mm)60
- Rozmiar E (mm)Ø 73
- Rozmiar F (mm)Ø 79
- Rozmiar G (mm)71,5
- Rozmiar H (mm)106
- Rozmiar J (mm)52
Pliki do pobrania
